Heidelberg Kord 64 Máquina de impresión piezas de repuesto barra de agarre

Especificación:

Las barras de pinzas están sujetas a numerosas tensiones. Estas aumentan con el peso de las piezas móviles. Y, por supuesto, más tensión significa más mantenimiento, riesgo de interrupción y menor disponibilidad de la máquina.

El diseño también ha sido mejorado. Se han desarrollado nuevas soluciones técnicas, se ha mejorado el diseño mecánico y se han instalado nuevas pinzas, mejorando la toma de la hoja.

Ofrecemos profesionalmente muchos tipos de repuestos para máquinas de impresión de marcas internacionales como Heidelberg, Roland, Komori, etc. Con alta calidad y precio competitivo.

Característica:
1. Recogedores de Hickey
2. Repuestos Heidelberg
3. Calidad perfecta


1. Diagrama de posición de instalación y método de detección de desgaste

Requisito de imagen: Subir diagrama esquemático estructural anotado

1. Marca esquemática: barra de pinzas de entrega / dedos de pinzas / almohadillas de pinzas / eje de montaje / asiento de rodamiento / orificio de conexión de cadena (收纸牙排, 叼纸牙片, 牙垫, 安装轴, 轴承座, 链条连接孔)

Método de detección de desgaste (现场磨损检测方法)

Tabla

Observaciones: Si aparecen más de 2 de los síntomas de desgaste mencionados anteriormente, se recomienda reemplazar la barra de pinzas completa en lugar de una reparación parcial.

2. Guía de instalación y reemplazo paso a paso (con requisitos de ilustración)

Fotos de pasos requeridos: ① Bloqueo de seguridad; ② Aflojar cadena y pernos de fijación; ③ Retirar barra de pinzas vieja; ④ Posicionar barra de pinzas nueva; ⑤ Fijar pernos; ⑥ Ajuste de la holgura y presión del dedo de la pinza; ⑦ Prueba de movimiento y muestra de impresión de prueba

1. Paso 1 Preparación de seguridad: Detener la prensa completamente, cortar la alimentación principal, activar el modo de bloqueo de seguridad, entrar en estado de mantenimiento.
2. Paso 2 Desmontar accesorios relacionados: Retirar la cubierta de protección de seguridad; marcar la posición de tiempo original como referencia; liberar los pasadores de conexión de la cadena; aflojar los pernos de fijación de los dos extremos de la barra de pinzas vieja.
3. Paso 3 Retirar la barra de pinzas vieja: Deslizar lentamente la barra vieja, no rayar la superficie del cilindro ni las partes adyacentes de la máquina. Limpiar el asiento de montaje, eliminar el polvo de tinta y los residuos metálicos.
4. Paso 4 Posicionar la barra de pinzas nueva: Cargar la nueva barra de pinzas YY-GRB-KORD64 en la posición de montaje; alinear los orificios de localización y la posición de conexión de la cadena según la marca original.
5. Paso 5 Fijar los sujetadores: Apretar los pernos de fijación de los dos extremos y el pasador de la cadena; no apretar en exceso para evitar la deformación de la carcasa.
6. Paso 6 Ajustar la holgura y presión del dedo de la pinza: Ajustar la holgura de cada dedo de la pinza, asegurar una fuerza de agarre uniforme para todas las posiciones; verificar el estado de las almohadillas de la pinza, reemplazar las almohadillas desgastadas al mismo tiempo si es necesario.
7. Paso 7 Prueba mecánica de movimiento: Mover la prensa manualmente varias veces; confirmar que no haya colisiones, atascos, todos los dedos de la pinza se abren y cierran sincrónicamente.
8. Paso 8 Impresión de prueba de alimentación de papel: Ejecutar producción de prueba a baja velocidad; verificar la transferencia de la hoja, la precisión del registro, la condición del borde del papel; ajustar la presión si es necesario.
9. Paso 9 Producción formal: Después de que la muestra de prueba esté calificada, restaurar la protección de seguridad e iniciar la producción en masa.

• Deslizamiento de la hoja después del reemplazo: Revisar la uniformidad de la presión del dedo de la pinza y el desgaste de la almohadilla de la pinza.
• Ruido de colisión mecánica: Reconfirmar la posición de instalación y la marca de tiempo.

3. Tabla de búsqueda de compatibilidad completa para modelos de prensas de impresión

Tabla

Aviso importante: Esta barra de pinzas está especialmente diseñada para Heidelberg Kord 64. No la use directamente para GTO52 / SM52, aunque las etiquetas contengan esas palabras clave. Confirme la dimensión de su pieza original antes de comprar.

4. Requisito de imagen de toma real (≥5 fotos de toma real + fotos del paquete)

Subir un mínimo de 6 fotos sin marca de agua para la galería de productos:

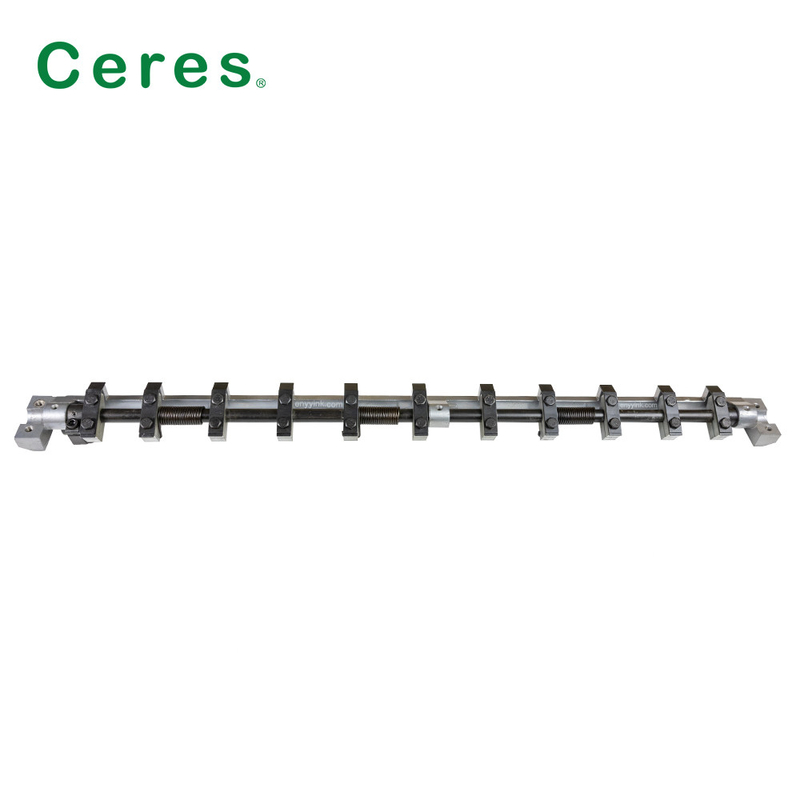

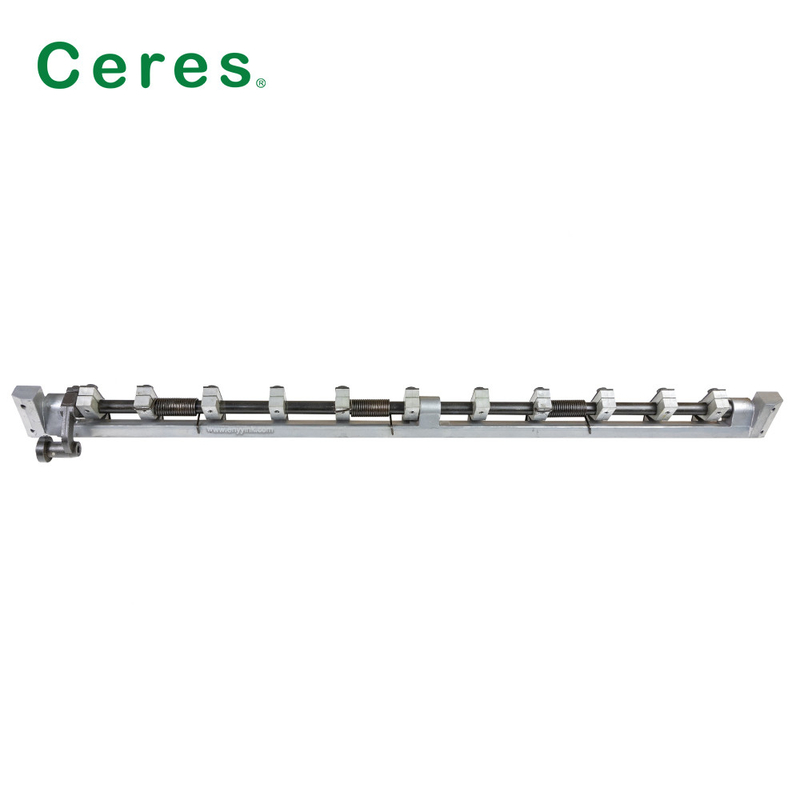

1. Vista frontal de la unidad completa: barra de pinzas offset Kord 64 completa, mostrar todos los dedos de las pinzas

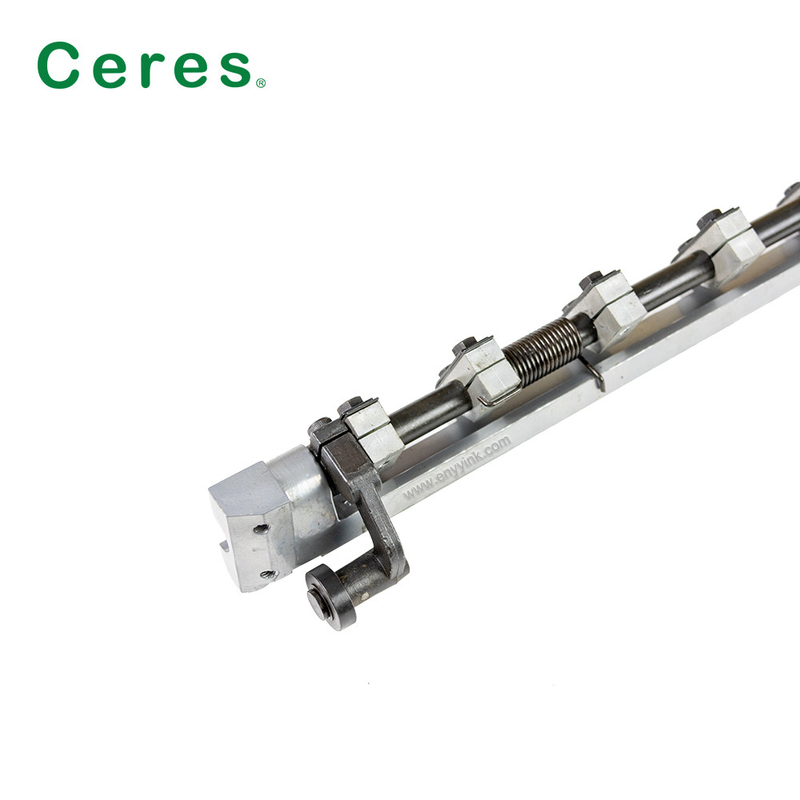

2. Primer plano del extremo lateral: orificio de montaje, orificio del eje y estructura del perno de fijación

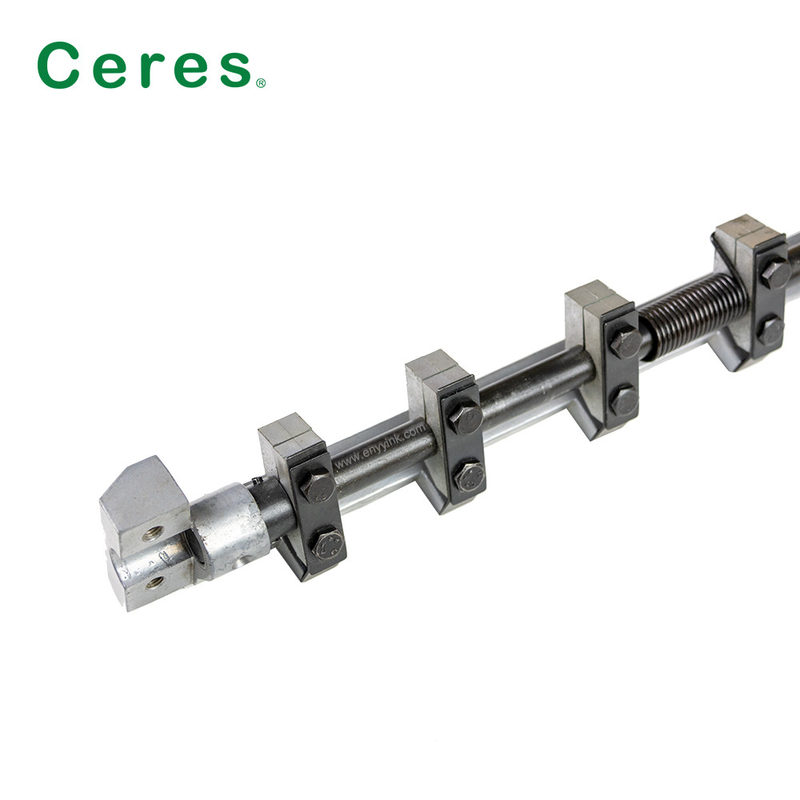

3. Primer plano parcial: ensamblaje del dedo de la pinza, detalle del mecanismo de retorno por resorte

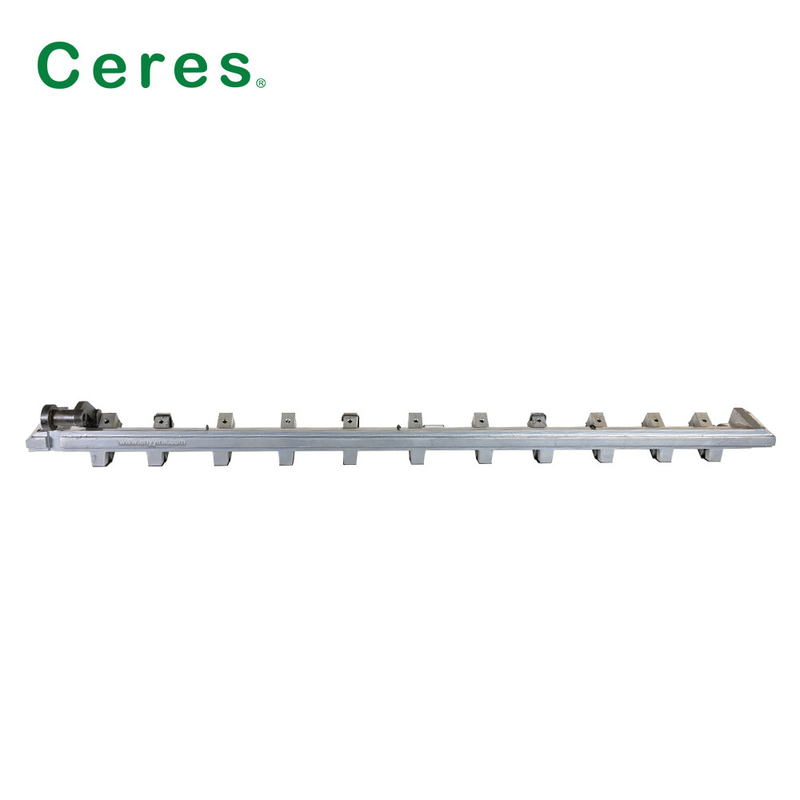

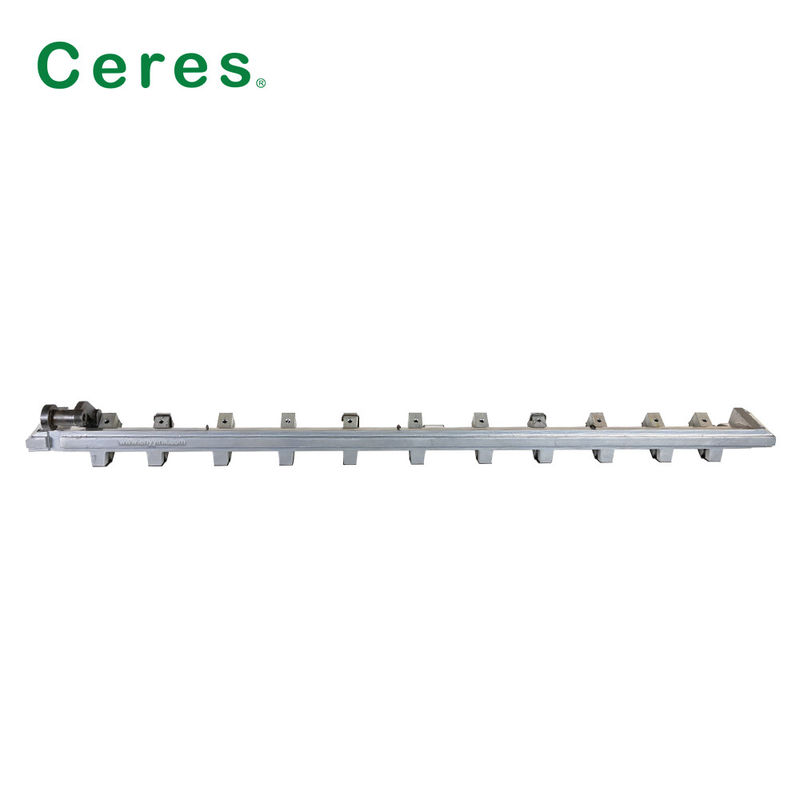

4. Vista inferior: cara de referencia de montaje de la barra de pinzas
5. Foto física del embalaje: paquete de espuma anticolisión de una sola pieza + cartón exterior
6. Escena de referencia: barra de pinzas instalada en el bastidor de la prensa (referencia de demostración)

5. Preguntas frecuentes

P1: ¿Cuál es el MOQ? R: El MOQ es 1 pieza. Admite pedidos de reparación de emergencia de una sola pieza.

P2: ¿Cuál es el tiempo de entrega? R: Productos en stock: dentro de 3 días hábiles después de la confirmación del pago. Barra de pinzas de tamaño especial mecanizada a medida: 7-12 días hábiles adicionales. Capacidad de suministro: 1 pieza por día.

P3: ¿Soporte de servicio personalizado? R: Sí. Admite modificación de longitud, cantidad de dientes, posición de orificio según muestra / dibujo del cliente. Las piezas personalizadas requieren un MOQ más alto. Proporcione fotos de la pieza original o un boceto de dimensiones.

P4: ¿Opciones de envío disponibles? R: Paquete pequeño: DHL / UPS / TNT / FEDEX. Pedido a granel: flete marítimo. Esta es una pieza de repuesto de metal de peso pesado; calcule el peso volumétrico para el envío por mensajería.

P5: ¿Puede reemplazar directamente la barra de pinzas OEM original de Heidelberg para Kord 64? R: Sí, misma dimensión de montaje para el equipo original Kord 64. Verifique la longitud de su barra original y el número de dientes antes de realizar el pedido.

P6: ¿Términos de garantía? R: Garantía de 12 meses bajo condiciones normales de operación de la prensa. Los daños causados por mala instalación, impacto de atasco de papel, colisión provocada por el hombre están excluidos de la garantía.

P7: ¿Todavía hay error de registro después del reemplazo? R: Verifique otros componentes relacionados: almohadillas de pinzas, resortes, rodamientos, tensión de la cadena, tiempo de la prensa, no solo la barra de pinzas en sí.

6. Tabla de comparación competitiva (resaltando nuestras ventajas YY-GRB-KORD64)

Tabla

7. Casos de clientes y comentarios

Caso 1 | Taller de impresión offset pequeño del sur de Asia Aplicación: Prensa Heidelberg Kord 64, problema persistente de deriva de registro y deslizamiento de hojas causado por la barra de pinzas original desgastada. Comentarios: Reemplazo directo sin modificación; error de registro eliminado; transferencia de hojas estable después de la instalación; tasa de hojas de desecho reducida drásticamente.

Caso 2 | Fábrica de impresión de formularios de América Latina Aplicación: Reparación de avería urgente para máquina Kord 64; compró una barra de pinzas en stock. Comentarios: Envío rápido, la dimensión coincide perfectamente; la máquina recuperó la producción normal rápidamente.

Testimonios de clientes: ✅ Ajuste dimensional perfecto para Heidelberg Kord 64, reemplazo directo. ✅ Resolvió problemas crónicos de desplazamiento de registro y deslizamiento de hojas para prensas offset antiguas. ✅ Entrega rápida para pedidos urgentes de reparación de prensas.

Observaciones: Fotos de referencia de instalación del cliente disponibles a solicitud del equipo de ventas.
